Инфраструктура VAR: разбор ключевых компонентов и требований

При организации системы видеопомощи арбитрам (VAR) для соревнований техническая инфраструктура — одна из самых критичных частей проекта. Камеры, кабели, каналы передачи, а также оборудование для вывода потоков на рабочие станции VAR/AVAR должны быть грамотно спроектированы и настроены. Ниже — практическое руководство по ключевым компонентам, их совместимости с трансляцией и типовым вариантам развёртывания.

Камерная инфраструктура: сколько камер и где ставить

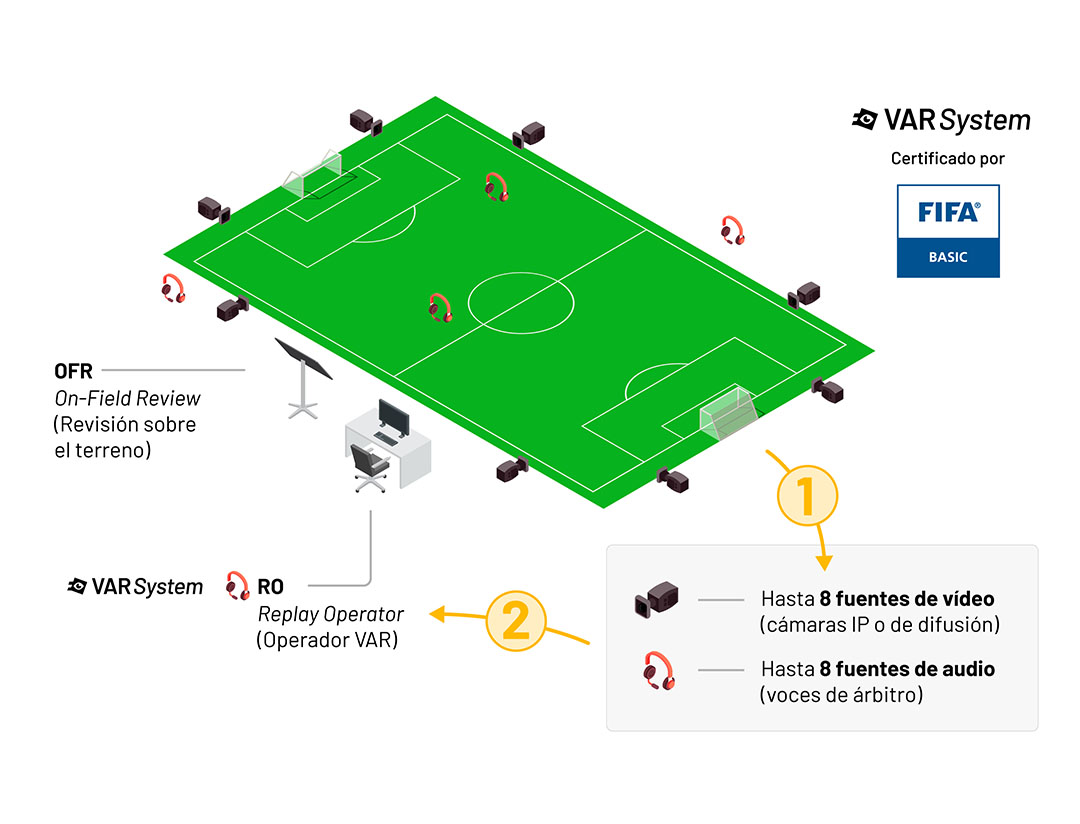

Количество камер зависит от вида спорта, уровня соревнований и регламента федерации. Типичный диапазон — от минимального до большого числа камер: системы Dartfish поддерживают до 8 входов камер и дополнительно могут принимать вещательный (broadcast) поток при наличии телетрансляции. Это позволяет адаптировать инсталляцию под операционные потребности заказчика и соответствовать стандартам FIFA по VAR.
Расстановка камер критична: нужно обеспечить максимально полное покрытие поля и удобные ракурсы для анализа спорных эпизодов. Конкретные позиции определяются техническими рекомендациями федерации и особенностями стадиона. Цель — чтобы каждый ключевой эпизод можно было просмотреть с одной или нескольких оптимальных точек.
В некоторых случаях в комнате видеоработ (VOR) ставят дополнительную камеру для записи действий внутри комнаты — для мониторинга, аудита и обучения.

Форматы камер и совместимость с трансляцией

SDI‑камеры: остаются стандартом вещательной продукции — надёжны, малые задержки, точная синхронизация кадров. Многие стадионы и трансляционные фургоны уже оснащены SDI‑камерами, что позволяет использовать существующее оборудование.
IP‑камеры: продолжают набирать популярность благодаря гибкости и упрощённой инфраструктуре — видео идёт по Ethernet, удобно для постоянных установок и мест с ограниченной вещательной инфраструктурой. Преимущества: стоимость, простота развёртывания, лёгкое масштабирование и централизованное управление.
Гибридные решения: часто используются смешанные установки — внешняя трансляция идёт через OB‑ваген (SDI), а дополнительные камеры обзора — как IP. Системы Dartfish рассчитаны на одновременную работу SDI и IP источников, что даёт плавный переход к IP‑производству без потери инвестиций в существующие SDI‑камеры.
Поддержка разрешений/частоты кадров: система должна принимать стандарты вещания (HD/Full HD, 50/60 fps и др.) и обеспечивать синхронизацию и точность кадра для корректных пересмотров.

Интеграция с вещанием и OB‑вагоном (трансляционный фургон)

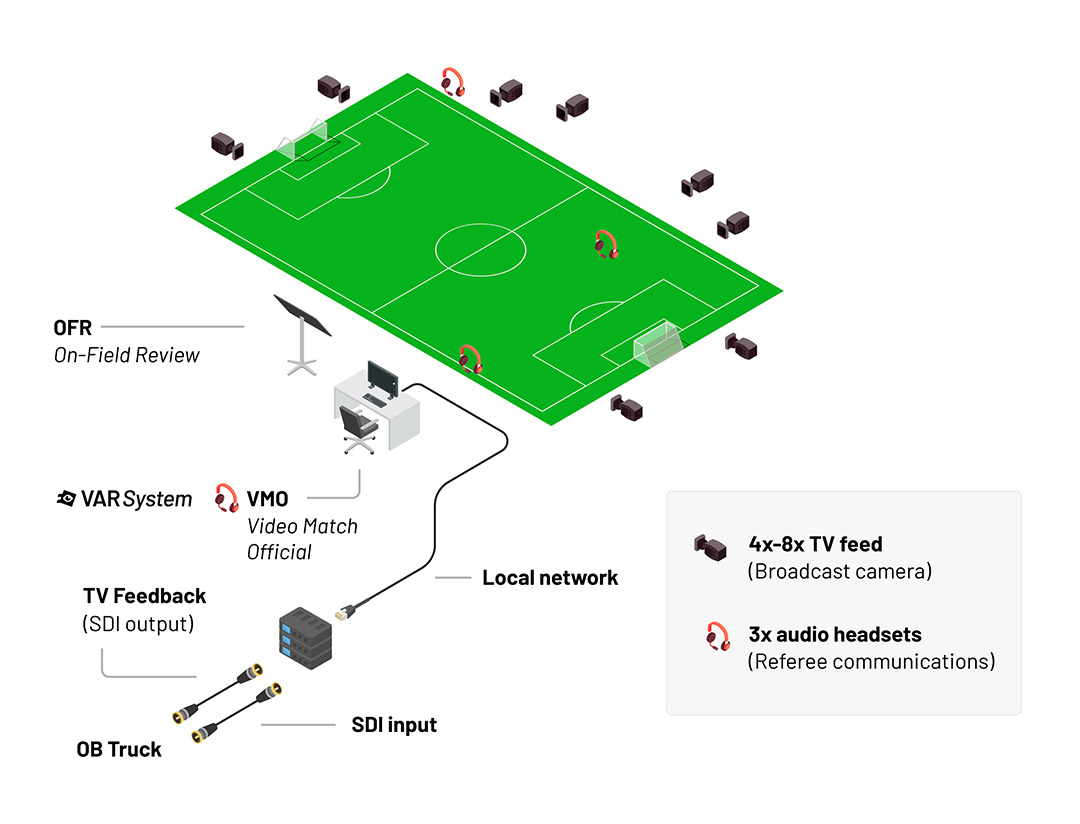

В большинстве профессиональных событий OB‑ваген — центральный хаб для всех камер: он получает сигналы, осуществляет лайв‑продакшн и раздаёт программные потоки вещателям. Вместо обязательной установки отдельных камер для VAR современные системы могут напрямую забирать потоки из OB‑вагена — это снижает сложность монтажа и исключает дублирование оборудования.
Ненавязчивость интеграции: корректное решение для видеоповторов не должно мешать основной трансляции — вещательная команда продолжает работу как обычно, а система для VAR параллельно захватывает и записывает требуемые потоки, сохраняя синхронизацию кадра.
Важность точной синхронизации: для арбитража требуется frame‑accurate видео, поэтому интеграция должна обеспечивать минимальную задержку и точную временную привязку

Требования FIFA для VAR в футболе

VAR‑операции в футболе регулируются VAR Protocol: определено, когда и как используется видеоповтор, и роли судьи, VAR и AVAR. Окончательное решение остаётся за полевым судьёй.
Официальные соревнования могут использовать только сертифицированные FIFA решения. Система Dartfish сертифицирована FIFA и должна эксплуатироваться в соответствии с техническими и операционными требованиями FIFA.
Для внедрения VAR федерация/организатор проходит программу оценки IAAP (Implementation Assistance and Approval Programme) — проверяются технология, процедуры и квалификация судей.
Система должна эксплуатироваться сертифицированными VAR и AVAR офицерами; монтаж и обслуживание можно поручить локальным партнёрам, но эксплуатация должна соответствовать регламенту FIFA.

Минимальные требования к числу камер (FIFA)

VAR (полный набор): минимум 4 камеры, верхнего предела нет.
VAR Light: от 4 до 8 камер.
FIFA не диктует точные координаты камер — требуется лишь достаточный охват для корректного рассмотрения эпизодов; однако в рекомендациях по трансляции перечислены стандартные позиции: центральная камера на линии центра, камеры на 16‑метровой линии, камеры за воротами и дополнительные специализированные позиции в зависимости от уровня соревнований.

Варианты решений и продукты (пример Dartfish)

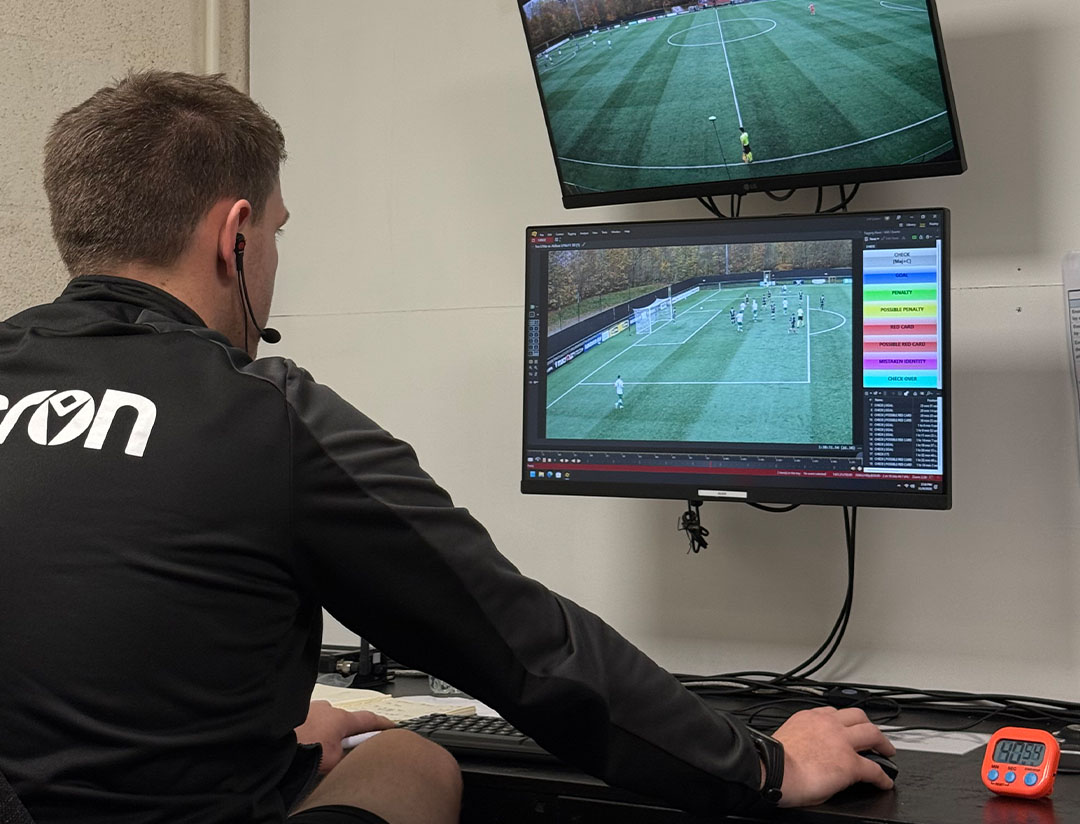

Dartfish Video Review System: основное решение для живых соревнований — синхронизирует несколько видеопотоков (SDI/IP), обеспечивает мгновенное повторы, синхронный просмотр с нескольких камер, покадровый разбор, слоу‑мо и управление клипами. Лёгкая архитектура позволяет делать стационарные и мобильные развёртывания.
Full VAR: рассчитан на топ‑соревнования — максимальное покрытие, резервирование, несколько офицеров обзора и полная интеграция с трансляцией.
VAR Light: те же принципы, но упрощённый процесс и меньшая инфраструктура — более доступный вариант для федераций и национальных лиг.
Football Video Support (FVS): решение для соревнований, где традиционный VAR нецелесообразен — ограниченное число ракурсов, минимальная инфраструктура, поддержка видео‑запросов судьи. Подходит для развивающихся лиг и любительских соревнований.
VAR Kiosk: сенсорный интерфейс для управления процессом просмотра — удобен для компактных установок и сценариев с быстрым доступом к просмотру без клавиатуры/мыши.
VAR Classroom (тренировочная платформа): платформа для обучения судей — симуляции, разбор записанных матчей, подготовка к сертификации и отработка процедур.

Гибкие варианты развёртывания

Стационарная установка: оборудование постоянно установлено в конкретном стадионе — быстрое подключение перед матчем, оптимально для регулярных арен.
Мобильная установка: система упакована в кейсы и транспортируется между площадками — подходит федерациям и турнирам с матчами на нескольких стадионах, обеспечивает одинаковые возможности обзора везде.

Рекомендации по планированию внедрения (чек‑лист)

Оцените требования соревнований и регламент федерации (FIFA, УЕФА и т. п.).
Проанализируйте существующую вещательную инфраструктуру (есть ли SDI‑камера и OB‑ваген).
Решите: стационарная или мобильная инсталляция; Full VAR или VAR Light.
Спроектируйте покрытие камер с учётом критических позиций и возможных слепых зон.
Обеспечьте поддержку SDI и IP‑источников и план перехода к гибридной/IP‑инфраструктуре при необходимости.
Продумайте резервирование и мониторинг (запись VOR, резервные каналы).
Запланируйте обучение персонала и прохождение IAAP / сертификаций судей.
Тестируйте систему в условиях, максимально приближённых к реальным матчам, и проводите аудиты работы.

Вывод

Техническая часть VAR — это сочетание корректного выбора камер, форматов передачи, продуманной интеграции с вещанием и соответствия регламентам. Гибкие решения (поддержка SDI/IP, мобильные и стационарные варианты, уровни Full VAR / VAR Light / FVS) позволяют адаптировать систему под бюджет и требования соревнований. Ключ к успешной работе — тщательное проектирование, тестирование и подготовка персонала.
